Instalace a spuštění

Program je dostupný ve formě ZIP archivu i instalačního balíku.

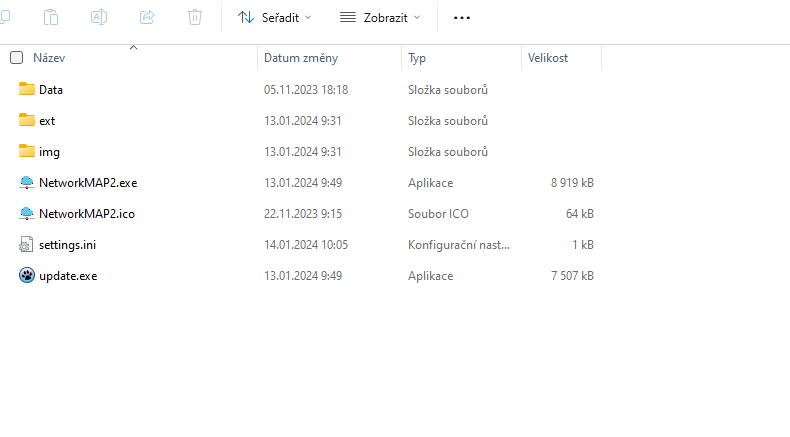

ZIP archiv můžete rozbalit na libovolném místě a spustit poklepáním na soubor NetworkMAP2.exe. Program je portable, takže nevyžaduje instalaci. Pro vyšší bezpečnost je soubor digitálně podepsán.

Alternativně můžete využít instalační balík a program standardně nainstalovat.

Přidání prvku

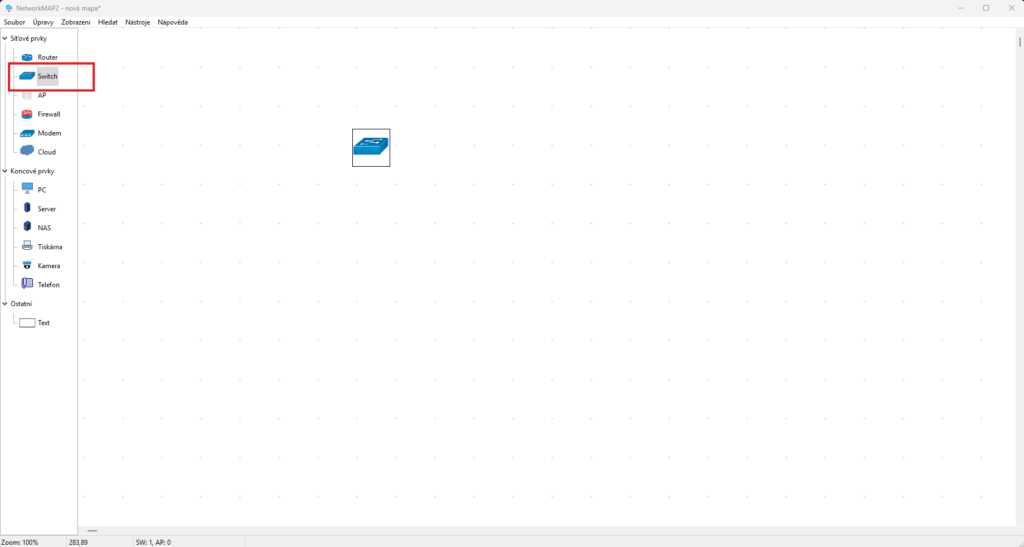

Kliknutím levým tlačítkem na ikonu prvku v levém menu. Tento prvek se automaticky přidá na plochu do levého horního rohu.

Na výběr máte síťové prvky, koncové prvky a texty.

Označení/odznačení prvku

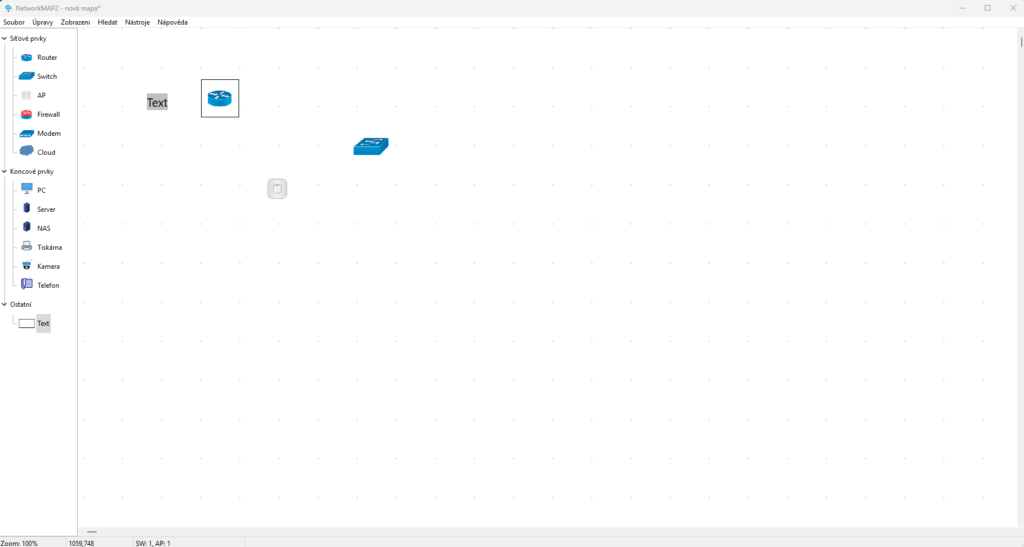

Kliknutím levým tlačítkem na ikonu prvku tento prvek označíte. Označený prvek je poté černě ohraničen. Označený text má šedé pozadí.
Odznačení prvku provedete kliknutím levým tlačítkem mimo jakýkoliv prvek nebo označením jiného prvku.

Můžete také označit více prvků tažením myši.

Odebrání prvku

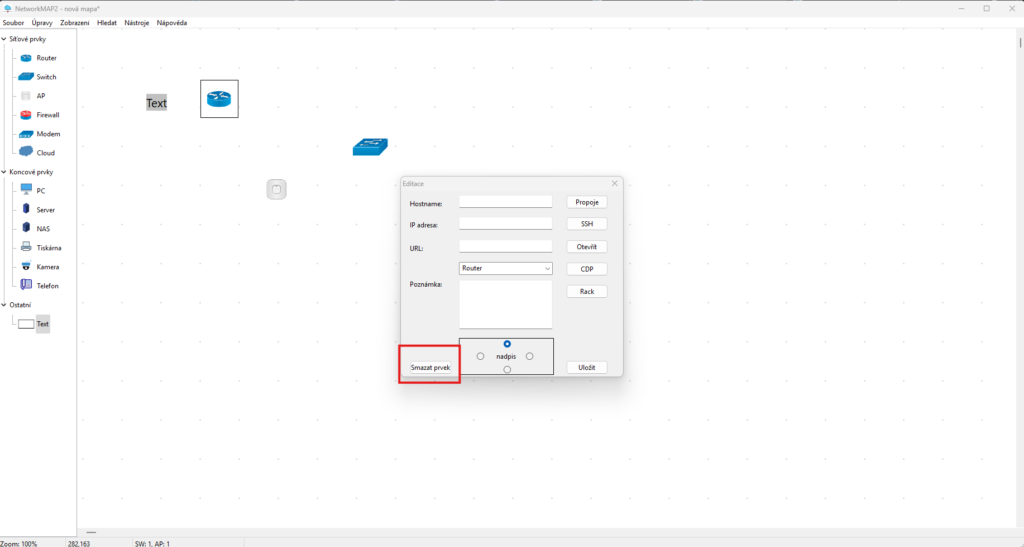

Dvojklik na prvek a poté zvolit tlačítko smazat. Nebo označit prvek/prvky a stisknout klávesu Del.

Přesunutí prvku

Použití Drag&Drop.
Označený prvek/prvky lze posunovat také pomocí šipek na klávesnici.

Editace prvku

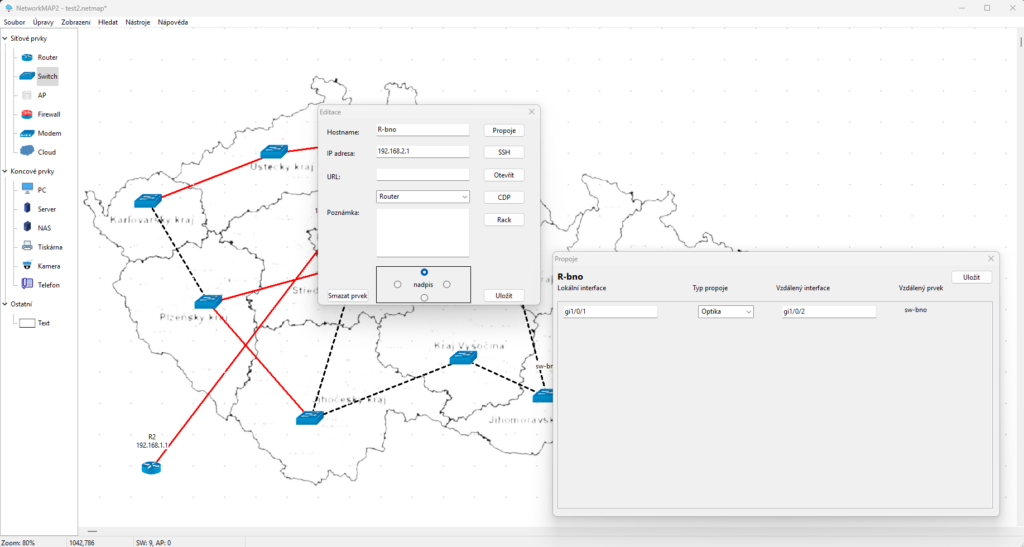

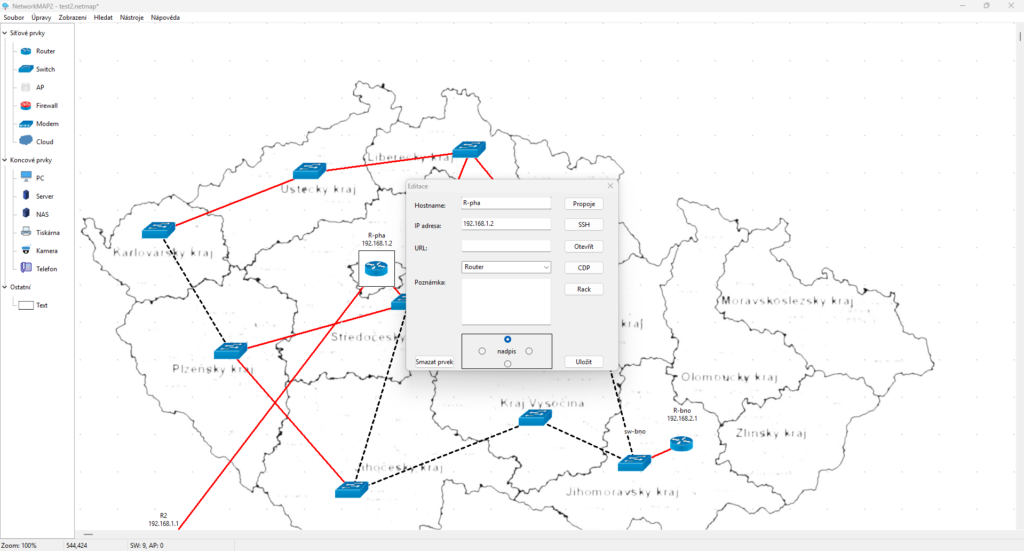

Dvojklik na daný aktivní prvek. V tomto okně lze stisknout ENTER pro uzavření a uložení nebo ESC pro ukončení bez uzavření.
Uvedené informace lze poté zobrazovat přímo na ploše pomocí menu Zobrazení (IP, Hostname). V tomto okně lze také nastavit kde se bude zobrazovat nadpis (vlevo, vpravo, nad, pod).
Ke každému prvku si můžete uložit url (např. odkaz do vašeho interního systému s evidencí) nebo poznámku. Uložené url otevřete kliknutím na tlačítko Otevřít.

Jestliže je vyplněna IP adresa lze stiskem tlačítka SSH vyvolat externí program a připojit se na SSH.

Prvek lze pomocí tlačítka Rack umístit do racku.

Připojení/odpojení prvku

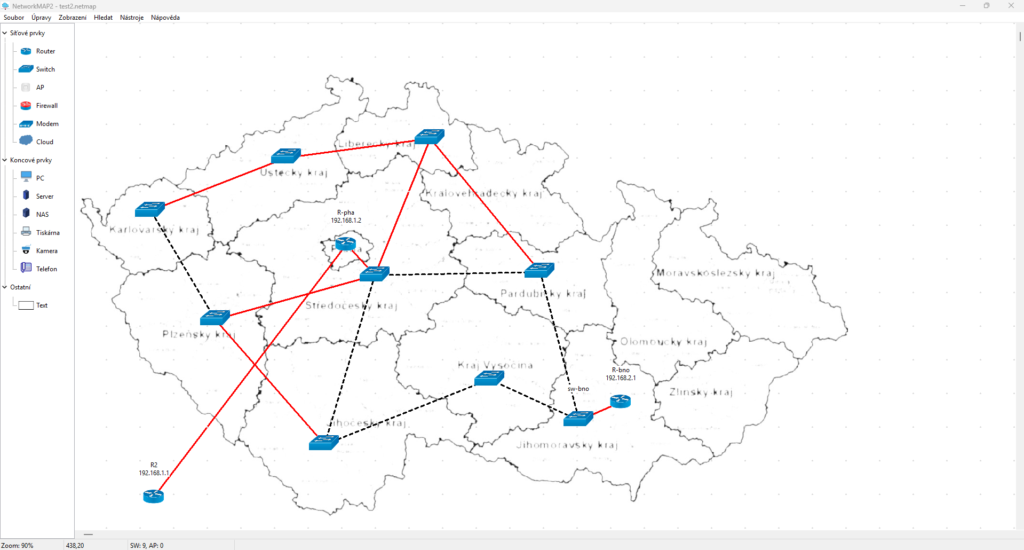

Kliknutím pravým tlačítkem na ikonu prvku a zvolit položku Propoj. Poté kliknout pravým tlačítkem na druhý prvek a zvolit položku Propoj. Mezi prvky vznikne tímto propoj.

Odpojení prvku (zrušení připojení) se provede opětovným připojení prvku (jakoby nakreslit znovu propoj).

Editace propoje

Nejprve je třeba mít propoj mezi aktivníma prvkama (viz Připojení aktivního prvku). Poté rozkliknout editaci aktivního prvku (viz Editace aktivního prvku). Zde kliknout na tlačítko propoje a pojmenovat si interfacy a případně vybrat i typ propoje.

Informace o propojích je poté zobrazována na hlavní mapě po přejetí nad daný prvek (bublinková nápověda).

Sada prvků

Sadu prvků lze měnit viz obrázek. Pro základní práci je možno volit mezi síťovými, koncovými a ostatními prvky.

V případě zájmu o úpravu nebo přidání napište mail na info@spravcesite.net

Zoom

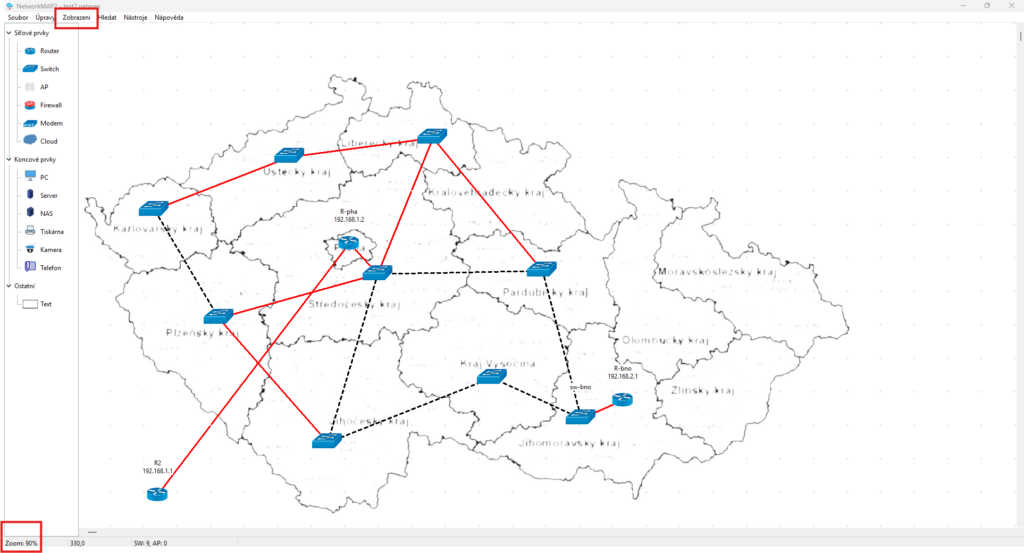

Mapu lze oddalovat přibližovat v rozsahu 30% až 200%. Ve stavovém řádku je vidět aktuální zoom. Pro zoom lze použít i kolečko myši.

Mapu lze také posouvat pomocí bočního a spodního posuvníku.

Pozadí

Na pozadí lze přidat libovolný bmp obrázek.

Přidat lze kliknutím na menu Zobrazení a poté Pozadí. Odebrání pozadí se dělá stejně.

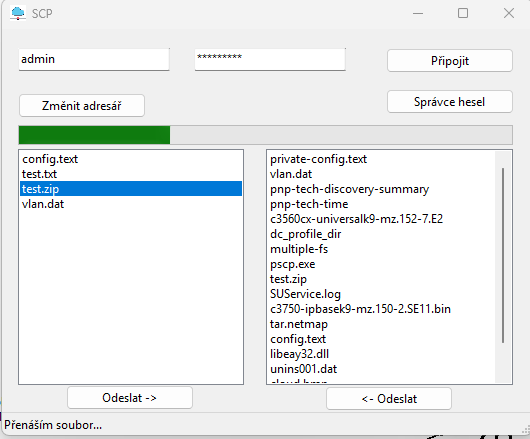

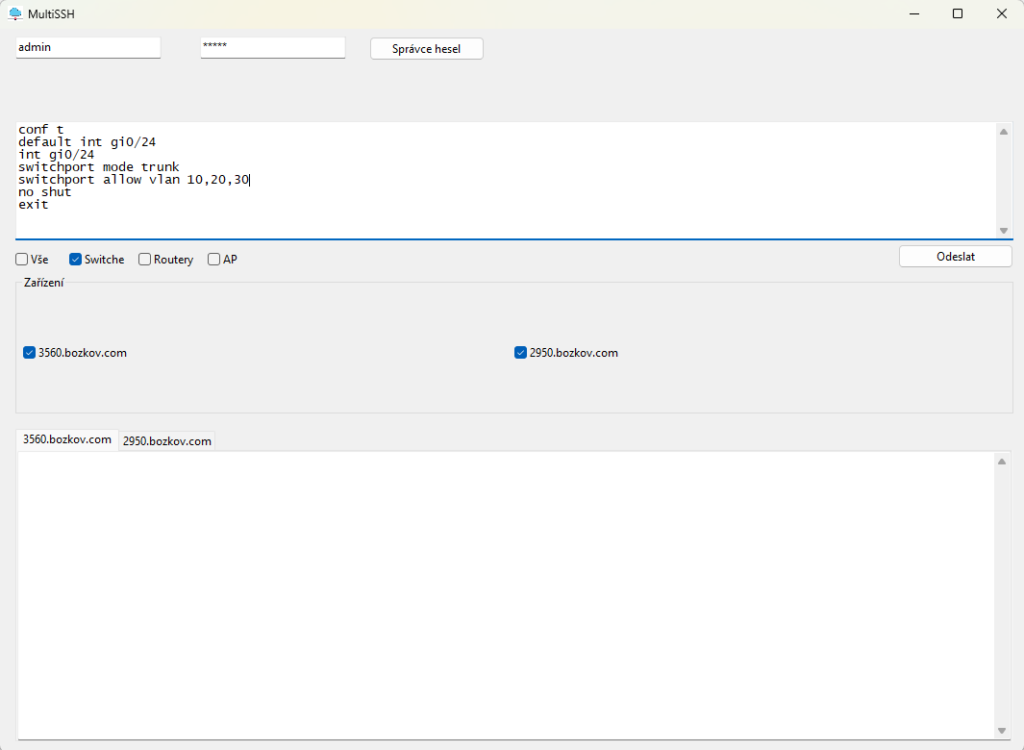

SSH

Jestliže má prvek vyplněnou IP adresu lze používat vestavěný nástroj putty. Toto lze vyvolat přes editaci prvku (dvojklik na prvek). Nebo pravý kliknutím na daný prvek a v menu zvolit SSH. Jestliže budete mít ve správci hesel zaškrtnutou volbu „Použít i pro SSH“, tak bude při připojení pomocí SSH automaticky vyplněno použité jméno a heslo.

Traceroute

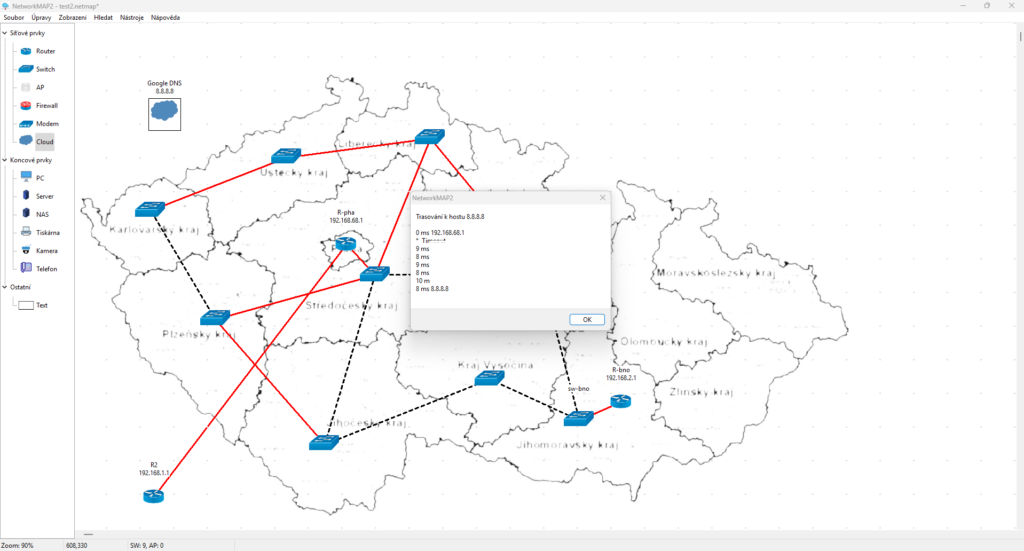

Pravým klikem na prvek lze vyvolat na pozadí nástroj traceroute. Po skončení pingu se zobrazí informační okno. Traceroute proběhne z počítače na kterém je software spuštěn na danou IP adresu.

Ping

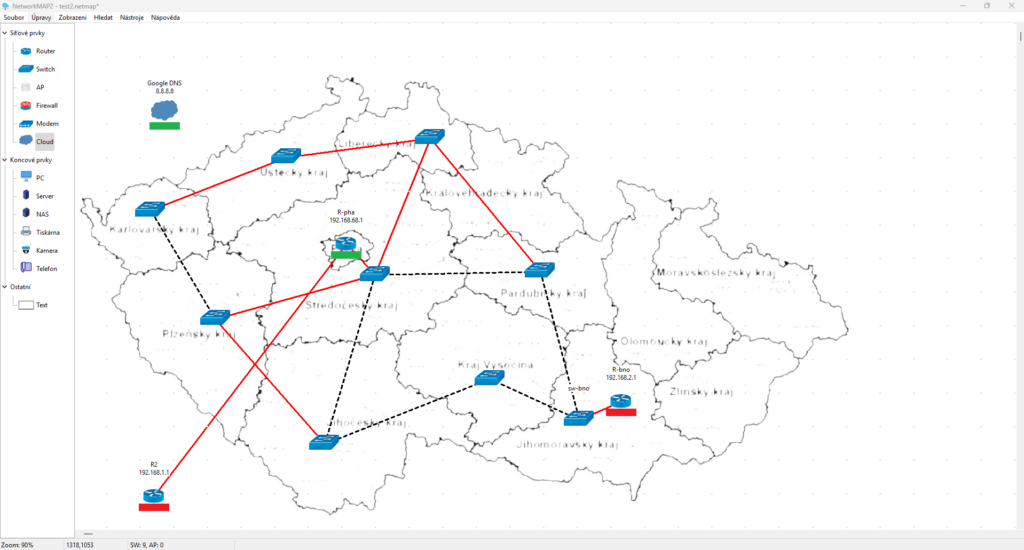

Pomocí menu Nástroje lze použít nástroj ping 1x nebo ping nonstop. Při použití volby ping 1x provede jednou ping všech prvků na mapě. Dle výsledku obarvuje prvky.

Při použití volby ping nonstop se provádí neustále ping všech prvků na mapě.

Ping rozsahu

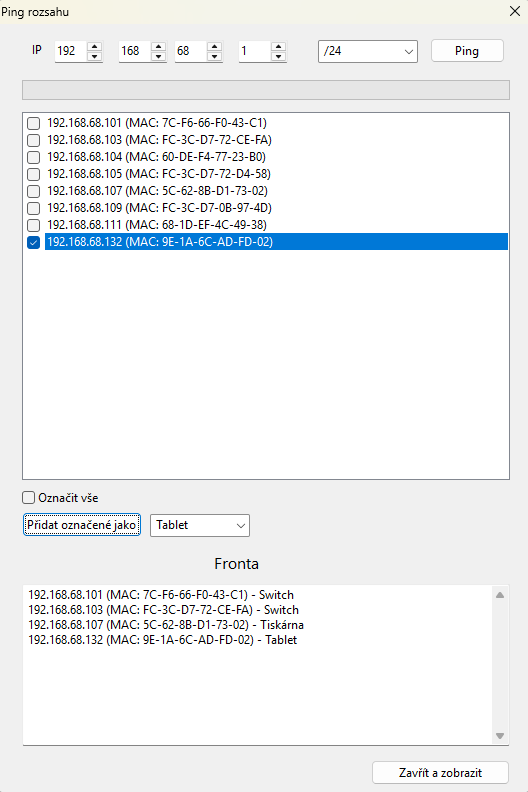

Pomocí tohoto nástroje můžete provádět ping zvoleného rozsahu (zobrazí i MAC adresu, jestliže lze zjistit). Vybrané prvky poté můžete přidávat do fronty pro přidání jako např. switch, router atd. Vše poté zobrazíte tlačítkem Zavřít a zobrazit.

Export

Mapu je možno exportovat do formátu bmp, jpg a png.

Vyhledávání jmen a IP

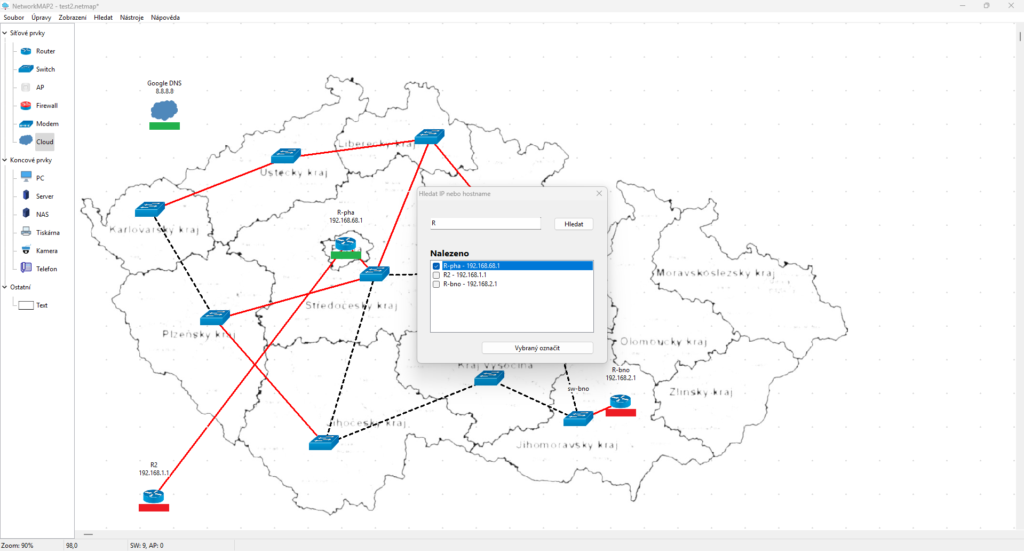

Pomocí menu Hledat lze vyvolat vyhledávání dle hostname nebo IP adresy. Všechny nalezené prvky nástroj vypíše a zaškrtnutím a potvrzením si vyberete, který prvek bude označen.

Toto je velice užitečné při hledání na větších mapách.

Vyhledávání MAC

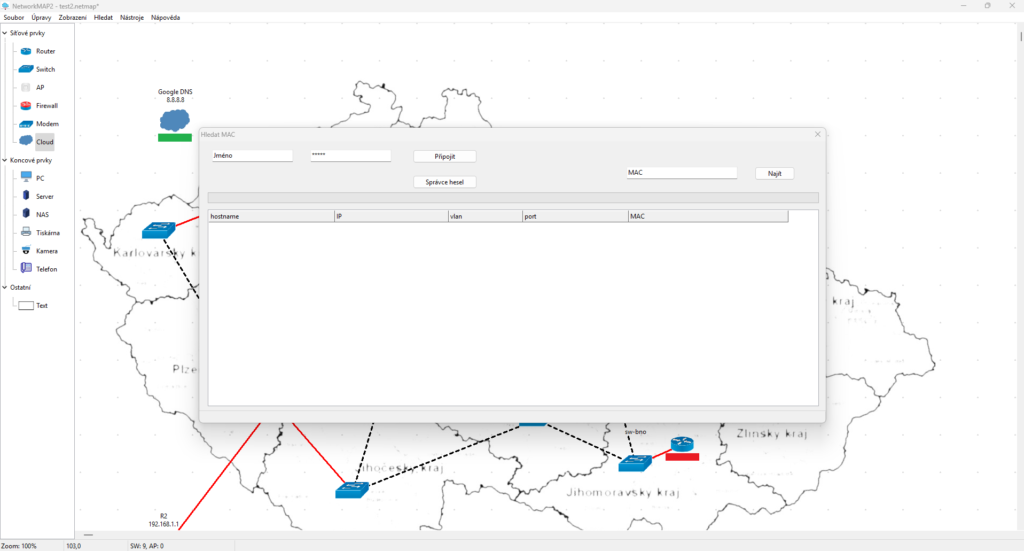

Pomocí menu Hledat lze vyvolat vyhledávání všech MAC adres v síti. Všechny nalezené nalezené MAC adresy nástroj vypíše a poté je možno je filtrovat. Nástroj vypíše podrobnosti na jakém switchi, portu a v jaké vlaně je tato MAC nalezena. Jestliže nechcete procházet všechny switche na mapě tak klikněte pravým tlačítkem na prvek a v menu vyberte položku „MAC adresy“ – nástroj pak projde pouze tento switch.

Networkmap musí mít SSH přístup do daného switche.

Vyhledávání HUBů a modemů

Pomocí menu Hledat lze vyvolat vyhledávání Hubů nebo modemů v síti. Toto je pouze hledání a vypsání podle výskytu více MAC adres na access portu.

Networkmap musí mít SSH přístup do daného switche.

Licence

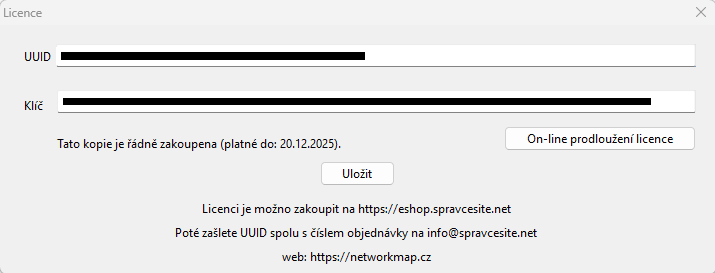

Licenci pro tento software je možno zakoupit na e-shop. Po zakoupení licence jděte do menu Nápověda-Zadat licenční kod. A zašlete číslo objednávky z eshopu a uvedené UUID na email info@spravcesite.net

Obratem dostanete licenční klíč na 1 rok.

Bez řádně zakoupené licence se program ukončuje po 5 minutách a nelze ukládat projekty.

Aktualizace

V případě zájmu o aktualizaci klikněte na menu Nápověda-Zkontrolovat aktualizace. Program sám zkontroluje zda na serveru je nová verze. V případě, že ano program spustí update.

Doporučujeme před tímto krokem si svoji práci uložit, protože dojde k restartu programu.

CDP

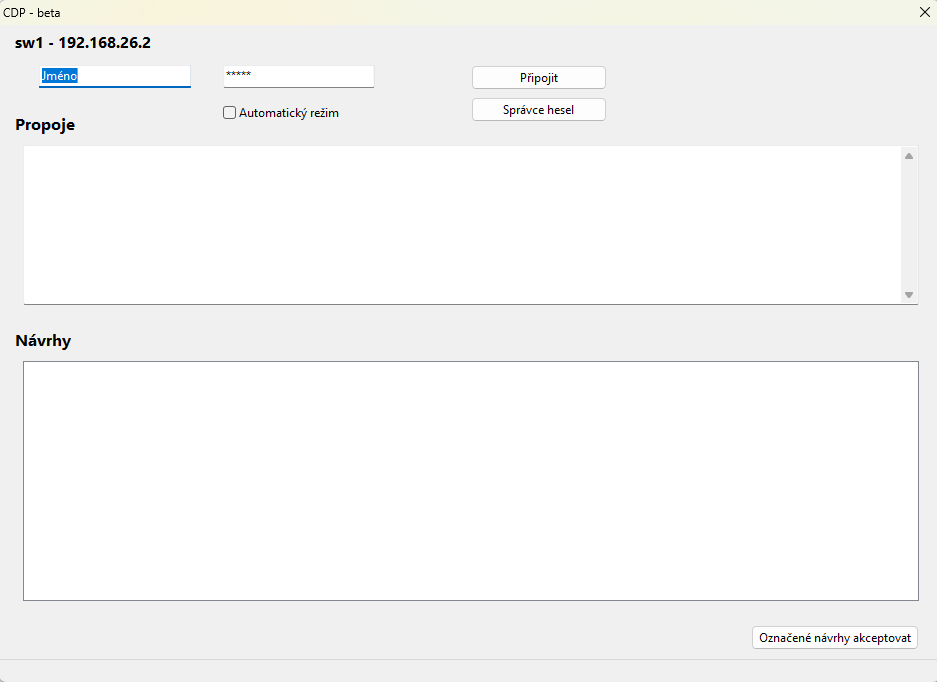

Jestliže má prvek vyplněnou IP adresu můžeme zkusit CDP. Pomocí tohoto nástroje můžete automaticky přidat sousední aktivní prvky včetně propojů, které podporují CDP. Případně automaticky opravovat/přidávat propoje. Tento nástroj vyžaduje jakýkoliv účet pro přístup na daný aktivní prvek pomocí SSH. Důrazně doporučujeme používat účet s nízkými právy (stačí jen show). Heslo můžete vyplnit nebo použít správce hesel. Doporučujeme opakovat CDP dokud má nějaké návrhy na úpravy.

Novinkou je možnost volby Automatický režim. Při zakliknutí této volby software prochází postupně všechny sousedy (kam se dostane) a automaticky je přidává na mapu včetně propojů a správných interfaců.

Tento nástroj je v beta verzi a připravujeme další vylepšení. Nástroj je navržen na Cisco síťové prvky. V případě zájmu o přidání jiných výrobců pište na email info@spravcesite.net

Správce hesel

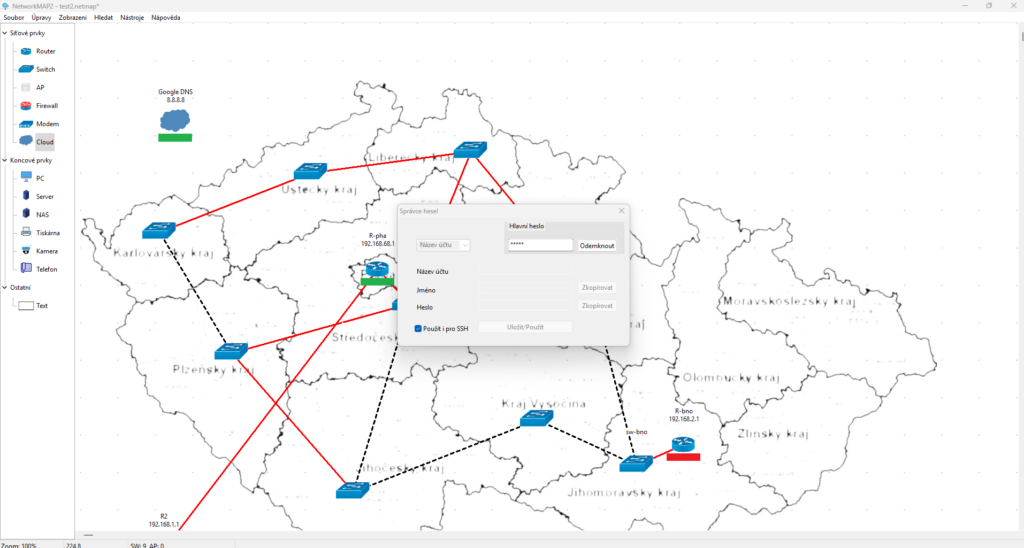

Můžete si uložit často používaná hesla. Při prvním použití musíte nastavit hlavní heslo, kterým poté budete správce odemykat. Při zaškrtnutí volby „Použít i pro SSH“, bude jméno a heslo automaticky vyplněno při přihlášení pomocí SSH. Když zadáte špatné heslo, tak si můžete nechat smazat celou databázi hesel (ideální při ztrátě hlavního hesla).

HW report

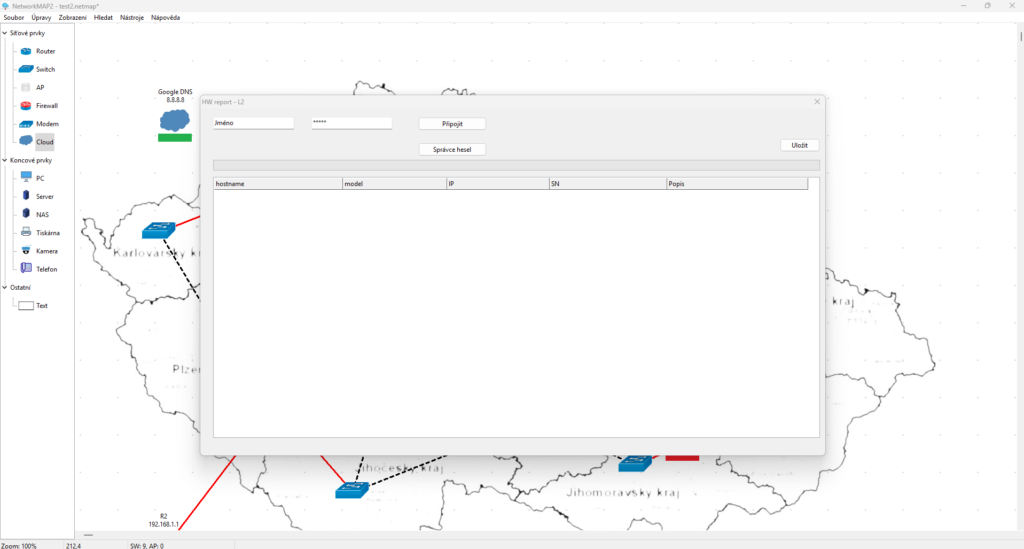

Můžete si nechat vygenerovat HW report o své síti (Nástroje -> HW report). Report poté obsahuje informace jako hostname, model prvku, IP, sériové číslo a popis. Jestliže např. switch obsahuje kartu, tak vypíše informace i o této kartě. Určeno primárně pro cisco sítě.
Networkmap musí mít SSH přístup do daných prvků.

V případě požadavku hw reportu jiných vendorů pište na email info@spravcesite.net

802.1x report

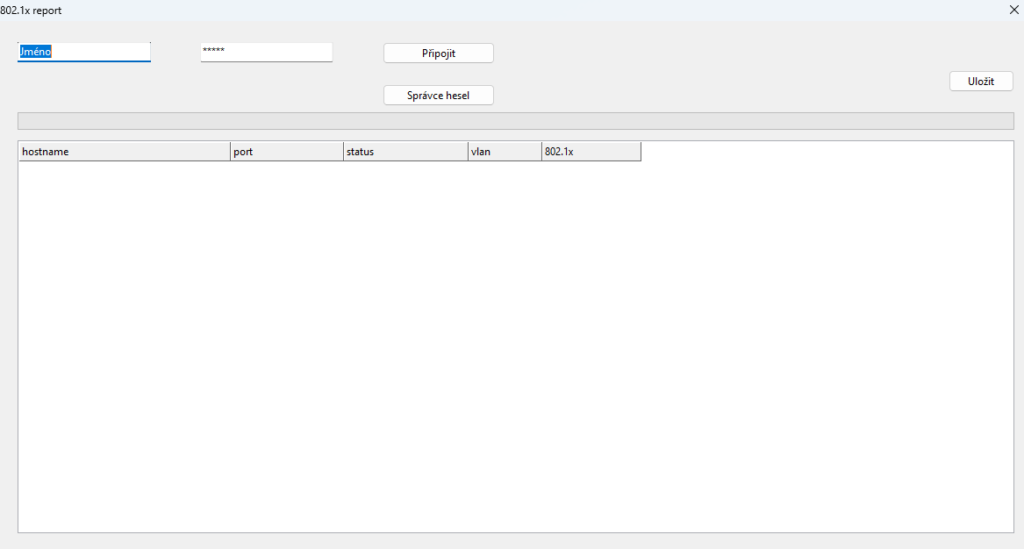

Můžete si nechat vygenerovat 802.1x report o své síti (Nástroje -> 802.1x report). Report poté obsahuje informace jako hostname, číslo portu, informace zda port je access nebo trunk a zda na tomto portu je nastaveno zabezpečení 802.1x.
Networkmap musí mít SSH přístup do daných prvků.

V případě požadavku hw reportu jiných vendorů pište na email info@spravcesite.net

Rack layout

Z editace prvku se můžete prokliknout na rack layout. Zde si můžete nadefinovat a pojmenovat racky a umístit do nich prvky.

Rack musí být nejprve založen a až poté ho lze editovat.

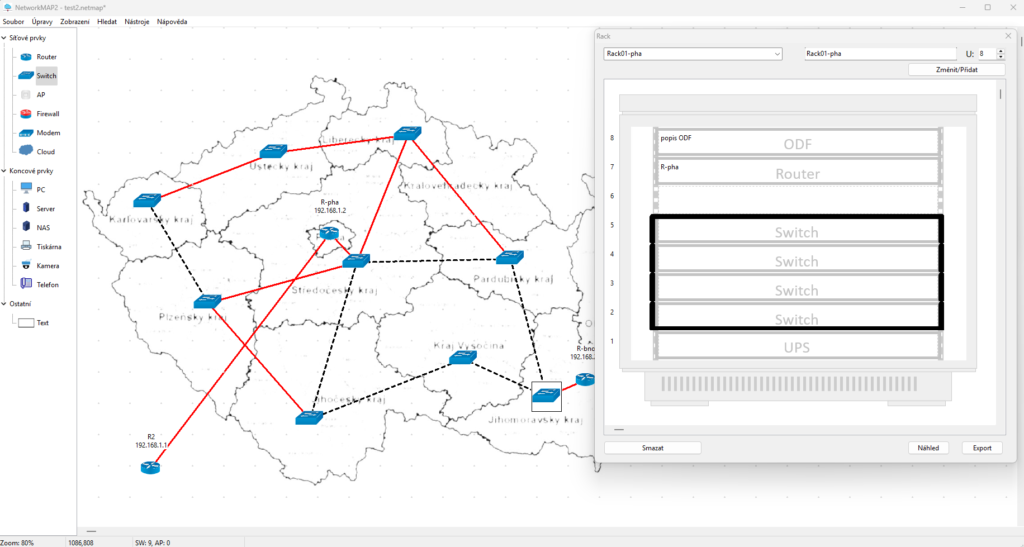

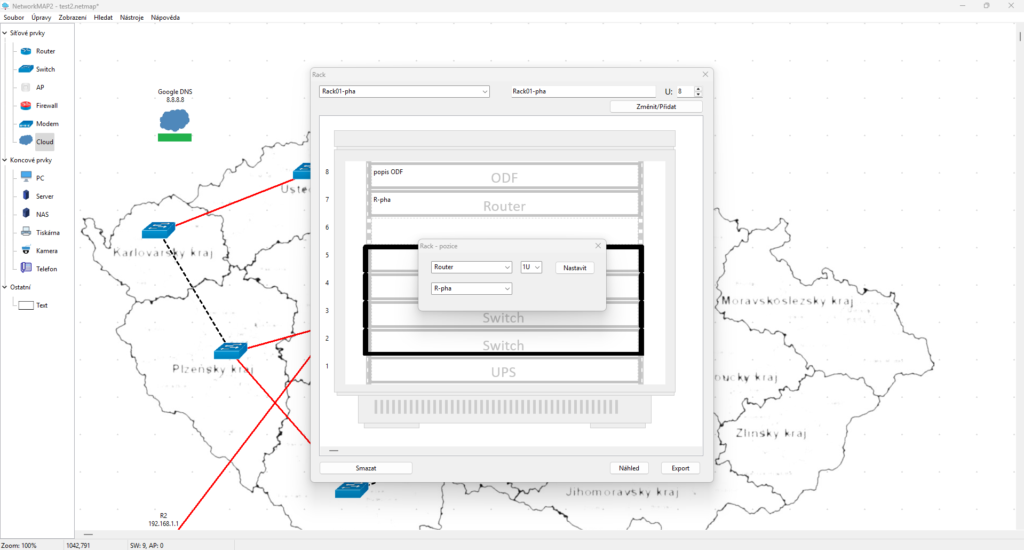

Kliknutím na náhled si lze prohlédnout celý rack (tomuto oknu lze měnit velikost pro lepší zobrazení). Výsledný rack layout lze exportovat do png, jpg, bmp.

Lze definovat i clustery, když zvolíte velikost v U. Hlavní prvek je na nejvyšší pozici. CLuster je poté zvýrazněn černým obdélníkem. Při editaci clusteru je třeba na toto pamatovat a klikat vždy na nejvýše položený prvek v cluster.

Když kliknete na editaci prvku na mapě (dvojklik na prvek) a poté na tlačítko Rack, tak se NetworkMAP pokusí daný prvek najít v nějakém racku a tento poté vykreslí (nemusíte složitě hledat prvek v každém racku).

Vytížení

Na některých sítích lze zobrazit vytížení linek. Jde primárně o cisco sítě. Kliknutím na menu Zobrazení a poté Vytížení se spustí na pozadí proces kontroly vytížení linek. Po ukončení program do mapy vykreslí procentní hodnotu vytížení linky. Proces trvá u každé linky zhruba 10 sekund. Při každé změně na mapě (přidání/odebrání prvku) se proces ukončí a je třeba ho spustit znovu. Proces se na pozadí stále opakuje dokud není přerušen nebo vypnut.

Musí být ale splněno několik podmínek:

  • odemknutý správce hesel
  • vybrané heslo a povolení pro SSH
  • prvek musí mít IP adresu
  • prvek musí mít na propoji nastaven správný interface

Switch status

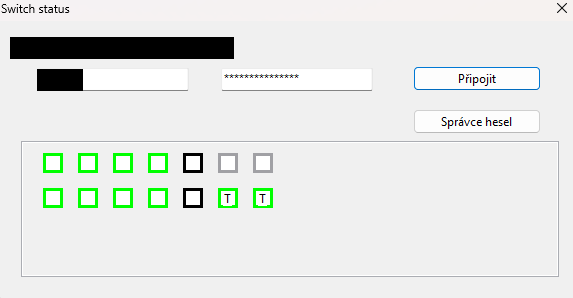

Pravým kliknutím na prvek lze v menu vybrat položku switch status. Tento nástroj se připojí na daný switch a zobrazí jednotlivé porty v jakém jsou stavu. Najetím nad port (plovoucí nápověda) nebo kliknutím na port lze poté získat detailnější informace.
